終端一體機專用多功能控制板現貨供應指示燈繼電器鎖控PWM電路板硬件方案免費定制人機交互軟件開發

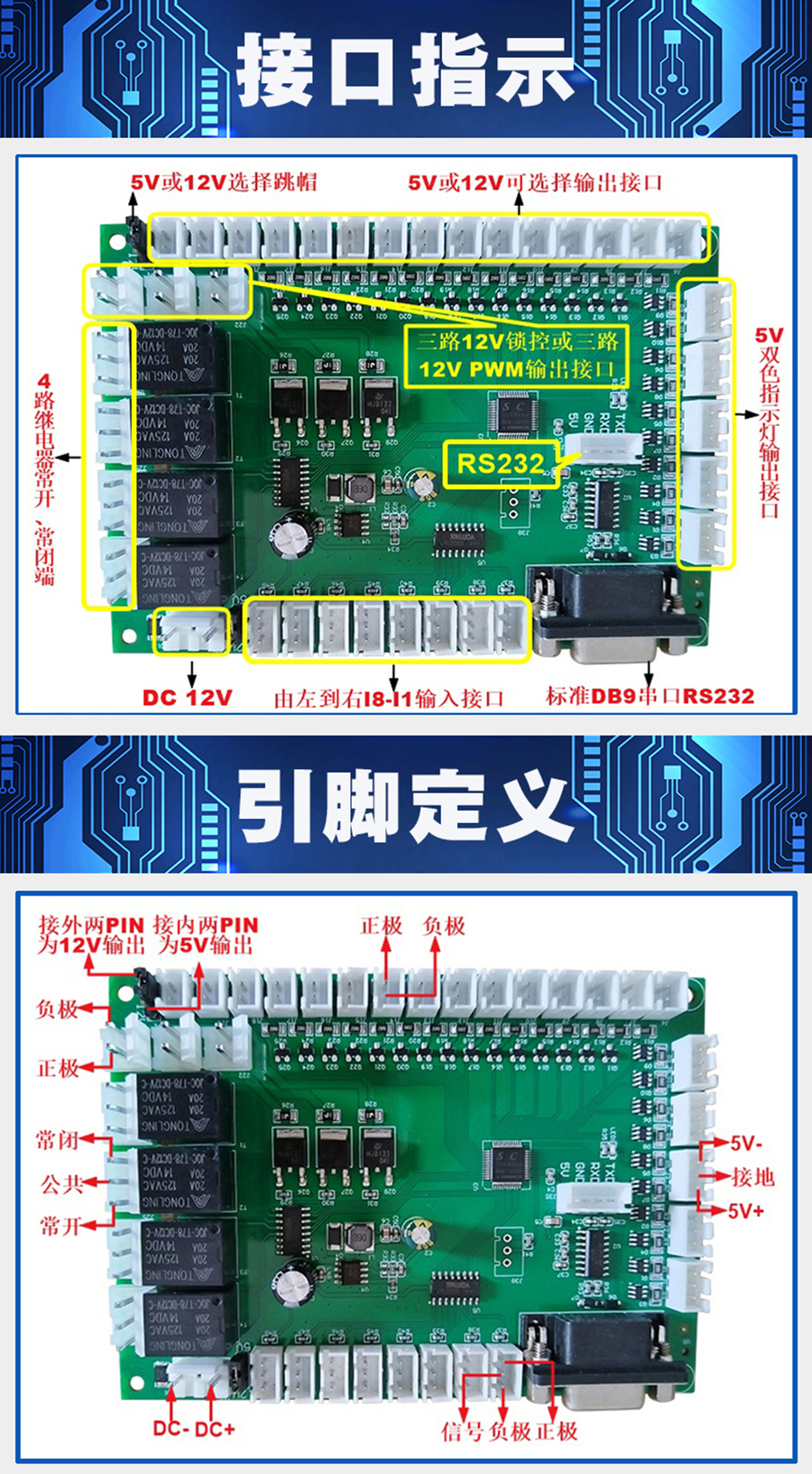

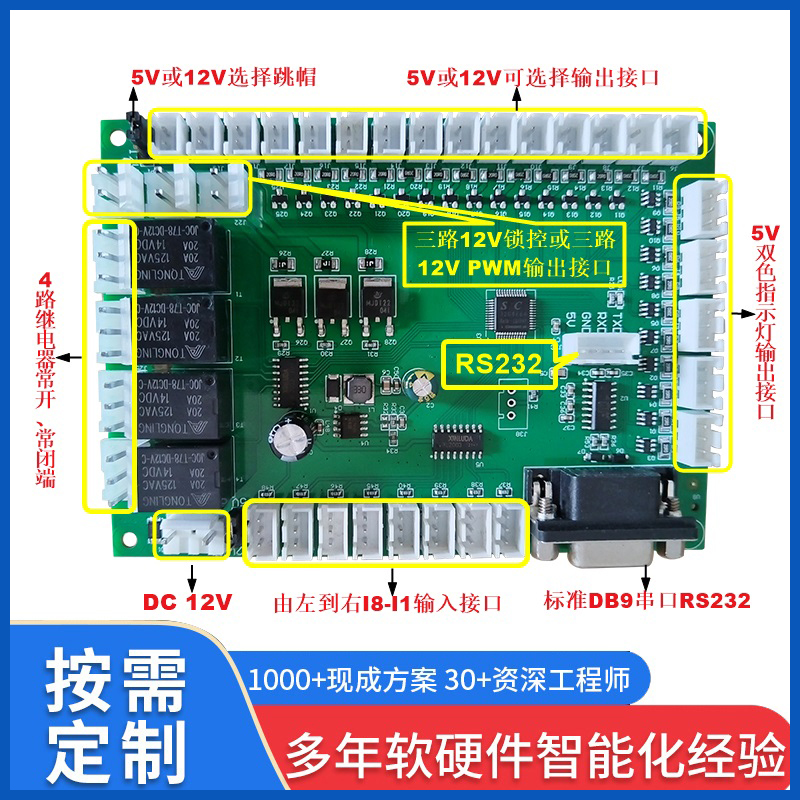

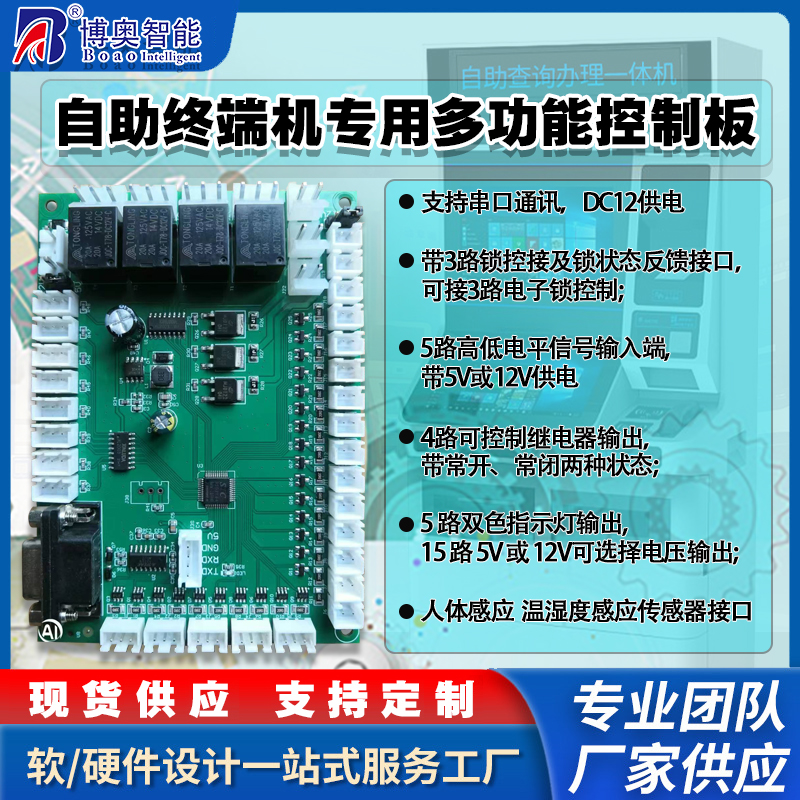

?15路5V或12V可控制輸出，可接入操作提示燈條；
?5路共陰極5V輸出，可控制雙色指示燈條，區分正常、異常狀態；
?3路12V PWM輸出端口，可外接補光燈，且可在后調隨意調節補光亮度；或接入機柜排風扇，可在后臺任意調節轉速；

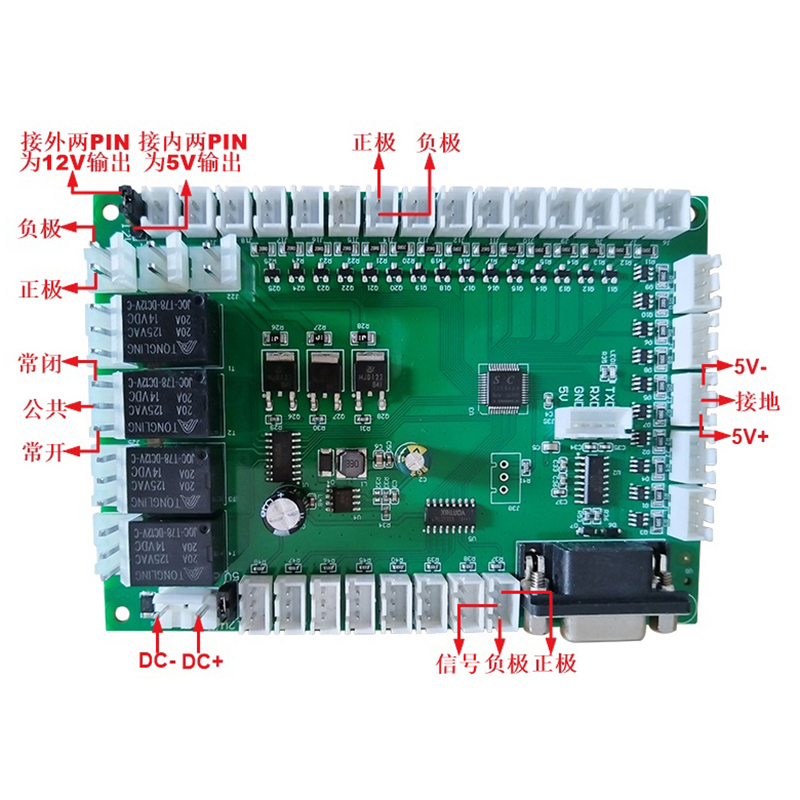

?4路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；
?7路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V或12V電源接口，可為外接模塊提供電源。
?5路共陰極5V輸出，可控制雙色指示燈條，區分正常、異常狀態；
?3路12V PWM輸出端口，可外接補光燈，且可在后調隨意調節補光亮度；或接入機柜排風扇，可在后臺任意調節轉速；
?4路繼電器常開、常閉端口,可外控制各模塊電源，實現模塊的斷電復位功能；
?7路高低開平輸入接入端，可外接門禁傳感器、紅外對射、反射、振動報警器等傳感器模塊，實現信號上傳功能；并帶5V或12V電源接口，可為外接模塊提供電源。
- 產品詳情

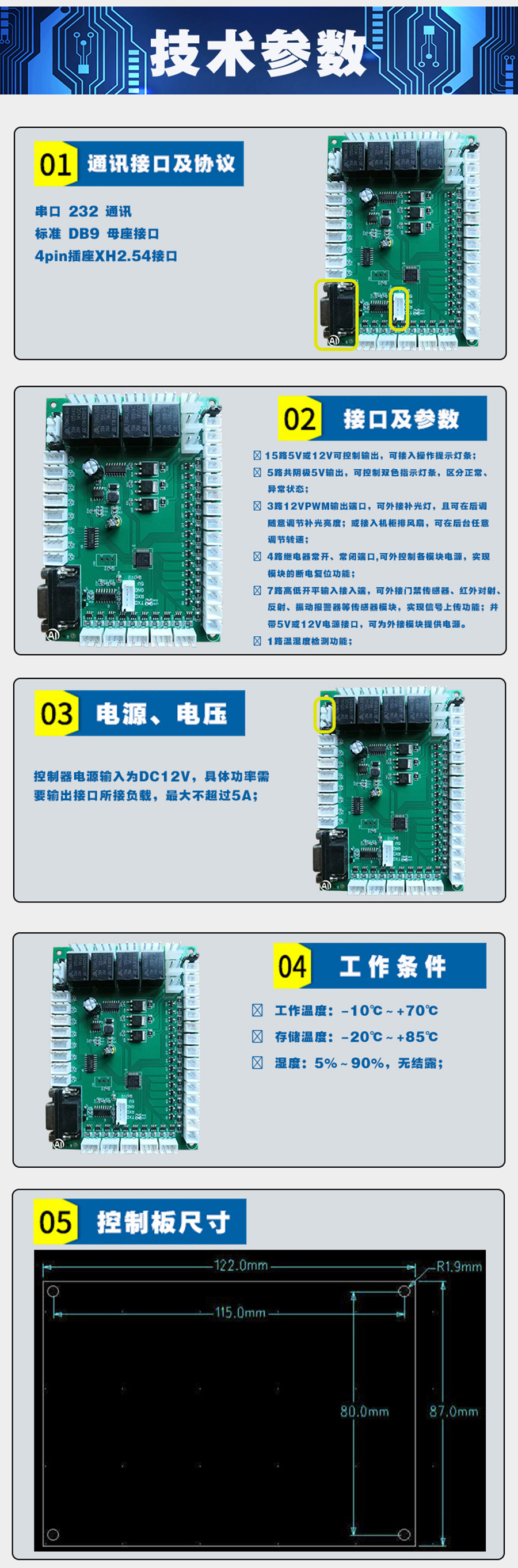

- 產品規格

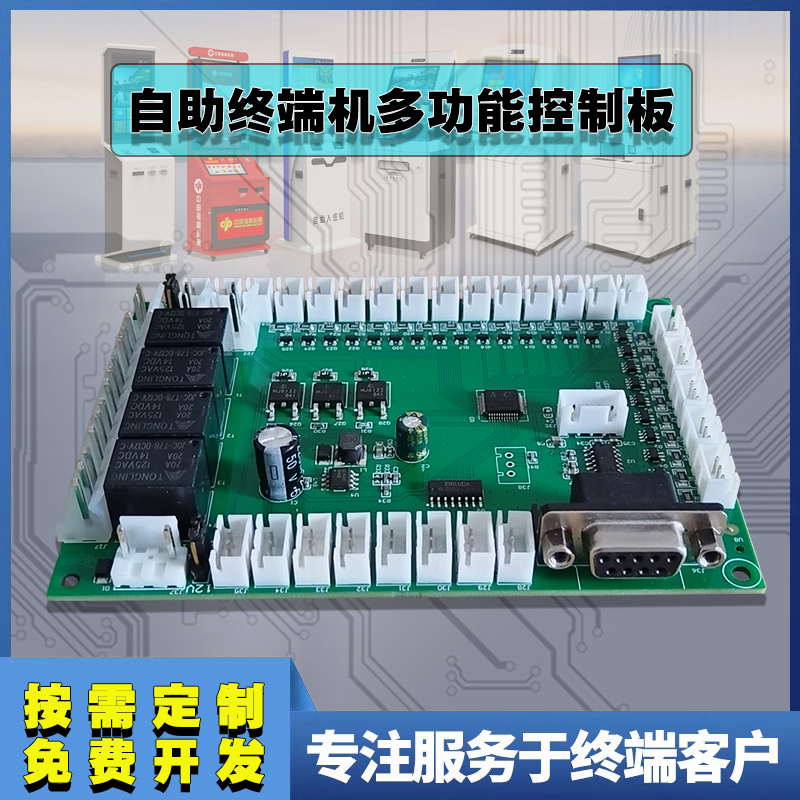

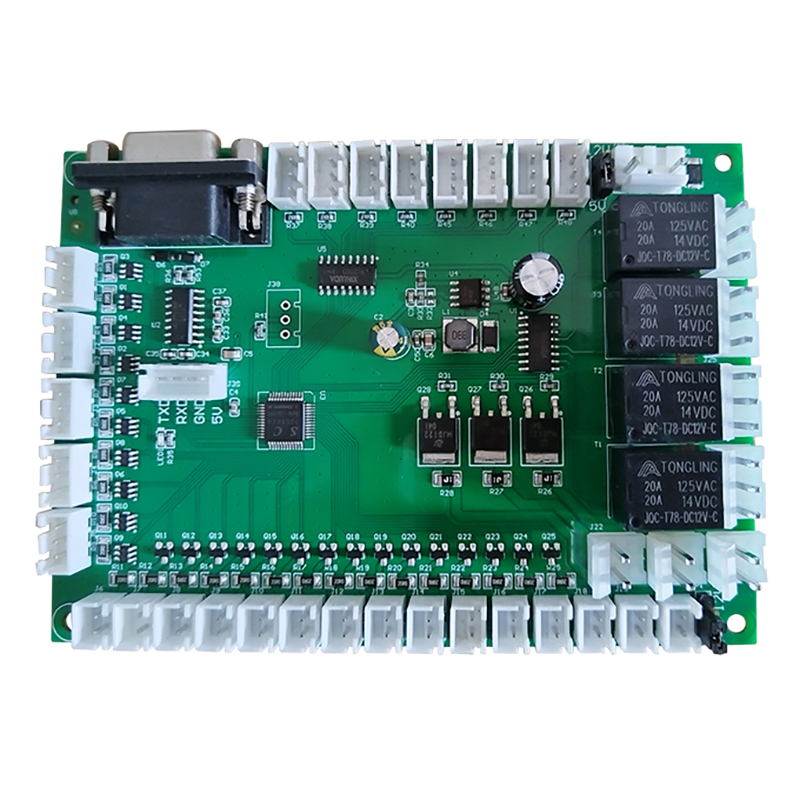

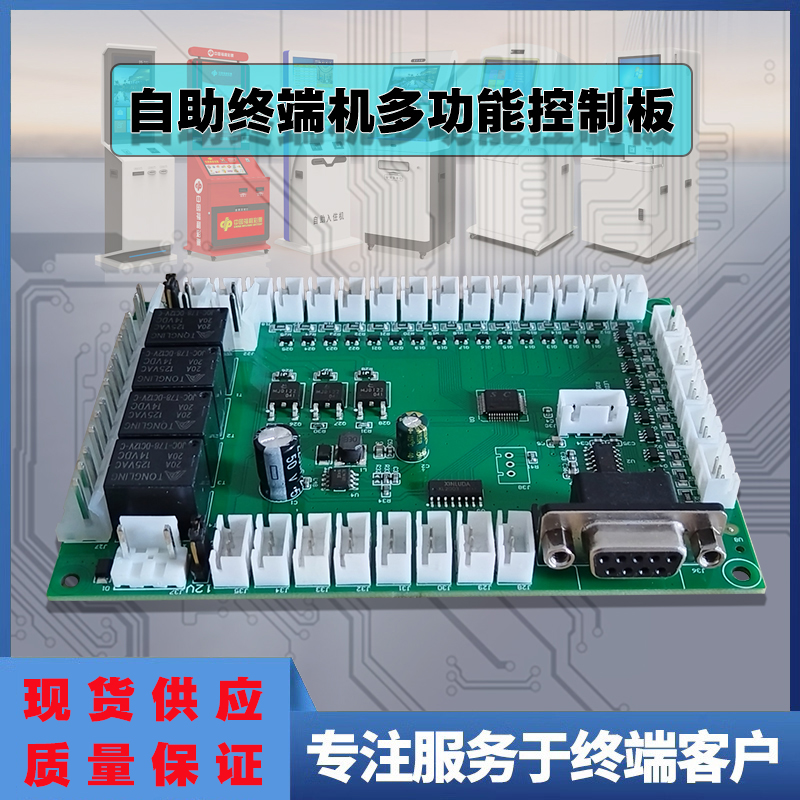

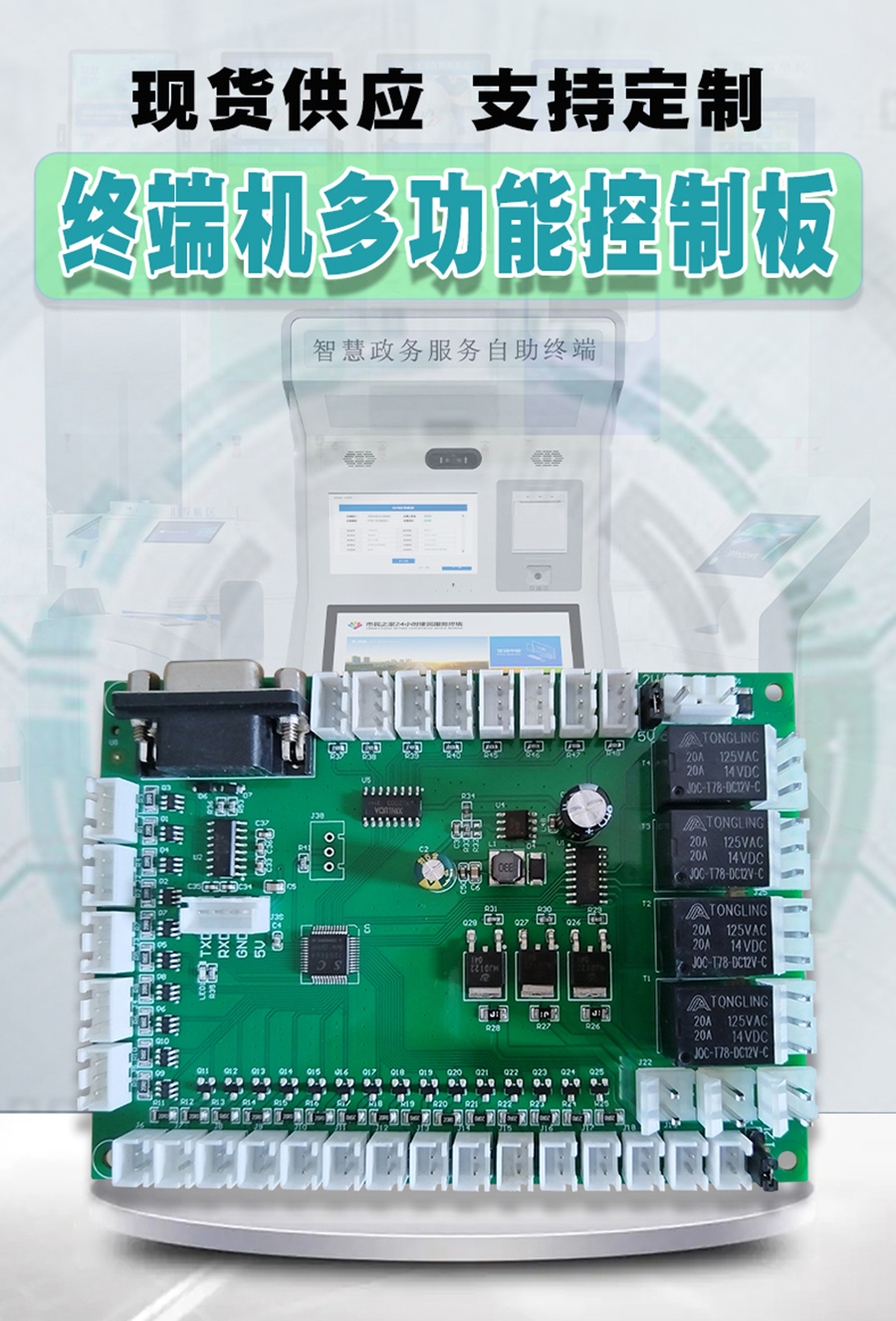

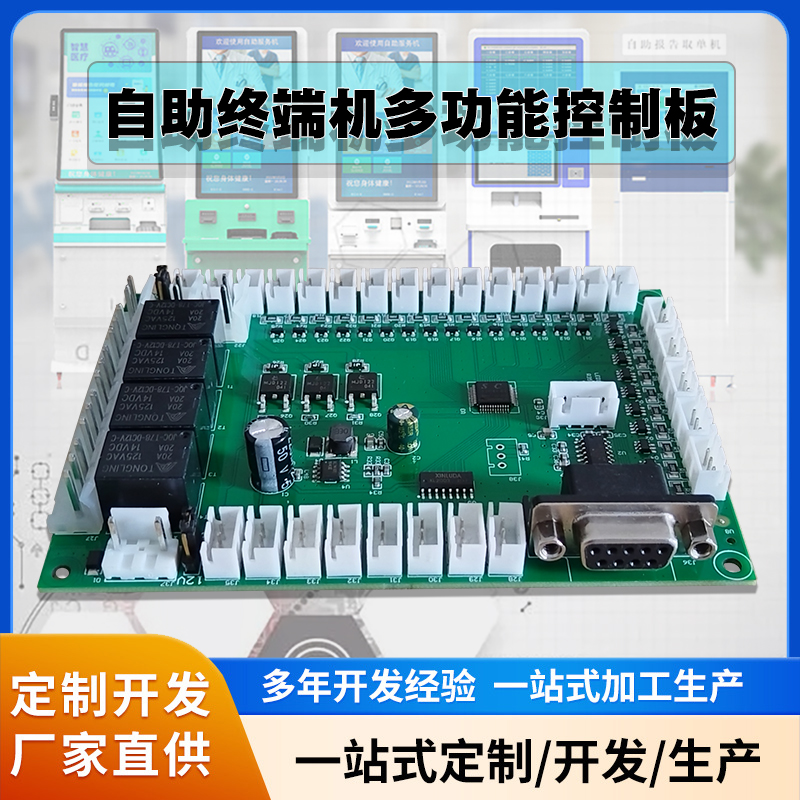

- 自助終端一機專用多功能控制板是一種高性能、低功耗的嵌入式控制板，具有豐富的接口和強大的功能。該控制板采用串口232通訊，LED指示燈控制輸出接口，4路繼電控制接口，8路傳感器輸出接口，可廣泛應用于自助終端設備等領域。
串口232通訊是自助終端一機專用控制板與其他設備進行數據傳輸的重要方式之一。通過串口232通訊，控制板可以與上位機、傳感器等設備進行數據交換，實現對自助終端設備的實時監控和控制。LED指示燈控制輸出接口則能方便地進行設備狀態的顯示，使操作人員能夠直觀地了解設備的工作狀態。
4路繼電控制接口和8路傳感器輸出接口是自助終端一機專用控制板的核心部分。4路繼電控制接口可以實現對自助終端設備中的各種電磁閥、電機等執行器的控制，以完成各種復雜的操作任務。而8路傳感器輸出接口則可以連接各種傳感器，實現對環境參數、設備狀態等數據的實時監測，為自助終端設備的智能控制提供數據支持。
此外，自助終端一機專用控制板還具有以下特點：
1. 高穩定性：控制板采用高品質元器件，確保長時間穩定運行。
2. 易于擴展：預留豐富的接口，方便進行功能擴展和升級。
3. 靈活的應用：可應用于各種自助終端設備，如自助售貨機、自助查詢機等。
4. 豐富的文檔支持：提供詳細的技術文檔和教程，方便用戶進行開發和應用。
總之，自助終端一機專用控制板是一款功能強大、易于使用的嵌入式控制板。通過串口232通訊、LED指示燈控制輸出接口、4路繼電控制接口和8路傳感器輸出接口，它能夠實現對自助終端設備的實時監控和智能控制，為自助終端設備的發展提供了強大的技術支持。
