產品概述

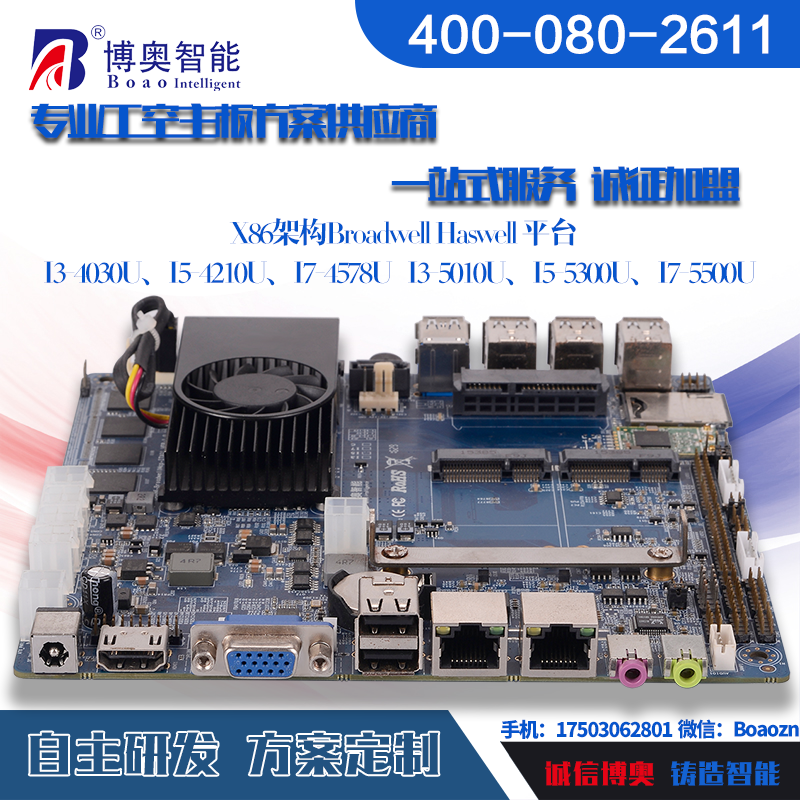

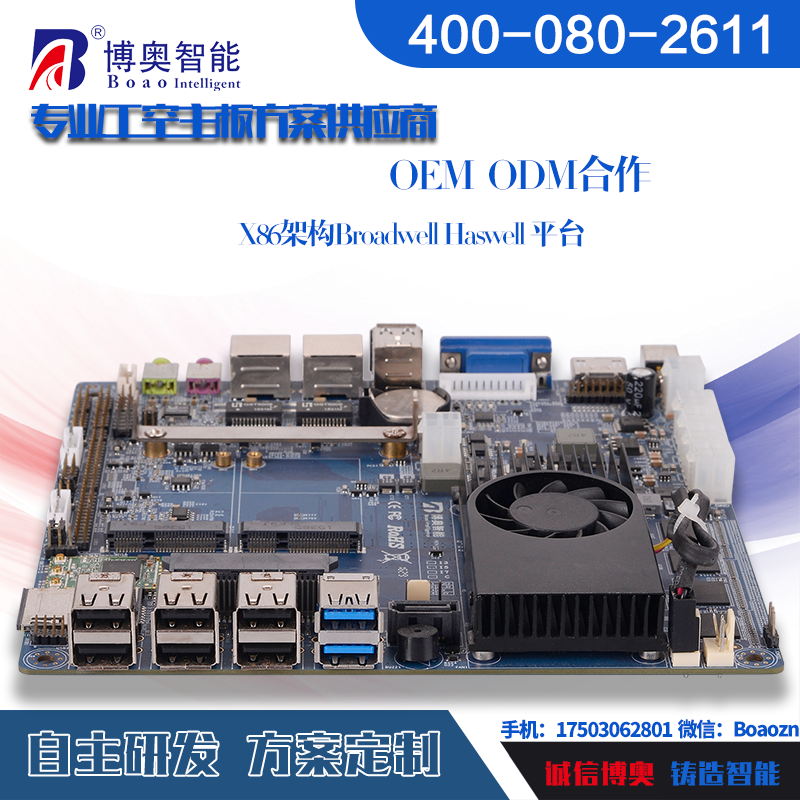

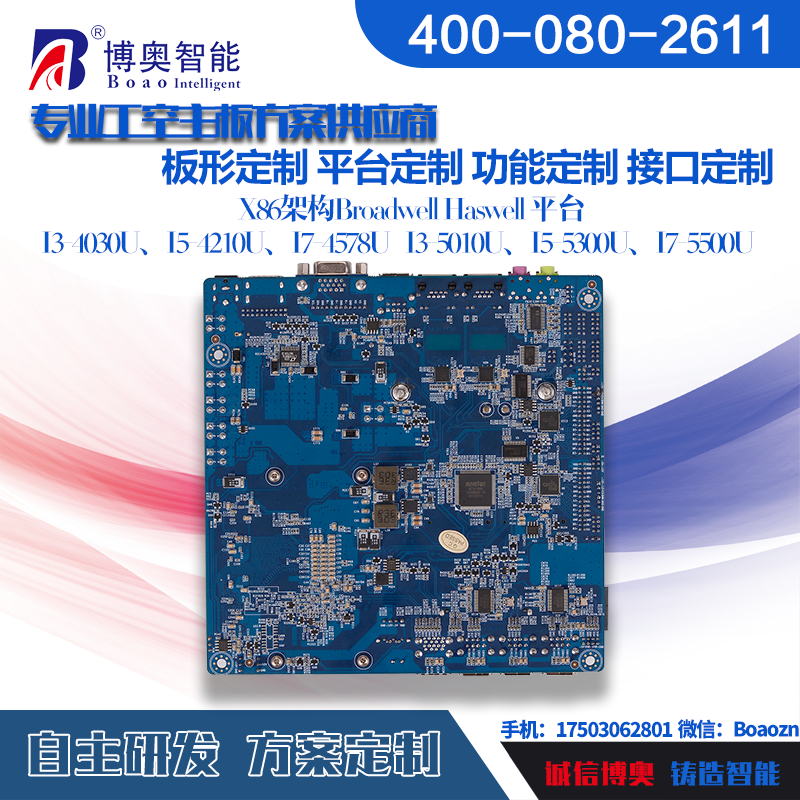

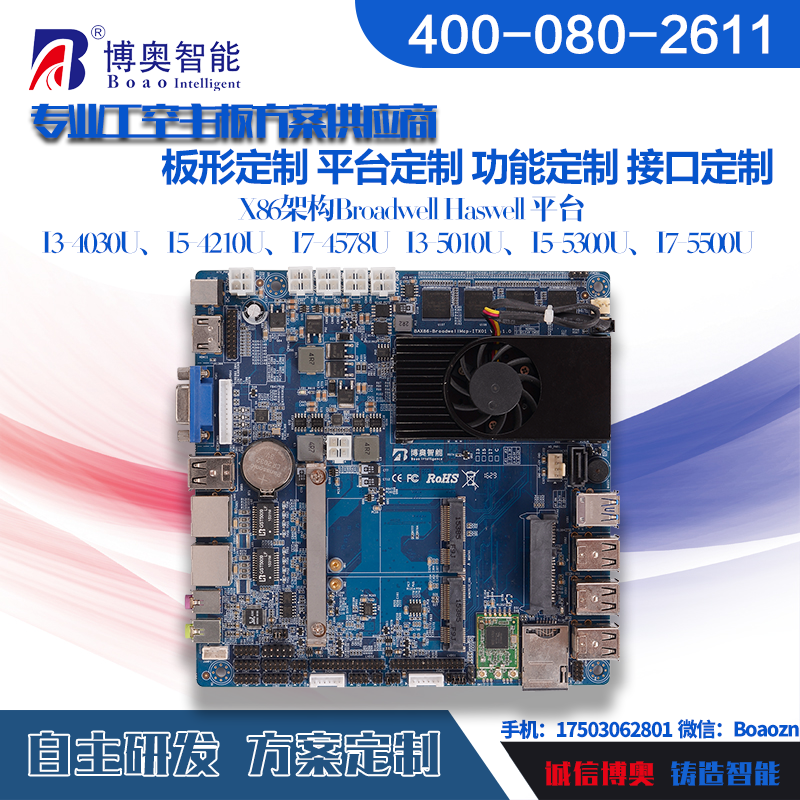

Intel Haswell和Intel Broadwell平臺主板是為我公司訪客機專用而且開發的工控主板方案，主板尺寸170mmX170mm,八層PCB板，工業級設計，它具有功能強大，集成度高，低功耗，高性能，多接口的特點，主板集成了12個USB接口 ，6個COM口，雙通大功率功放，最高支持15W，板貼4G/8G內存及WIFI+BT功能，雙插針LVDS1、LVDS2,同時主板配有兩路DC24V輸出，兩路DC12V輸出，一路DC5V輸出;?Intel Haswell和Intel Broadwell平臺提供板形（標準板卡、非標板卡）、功能接口等定制。
現將方案面向市場推廣銷售，方案價格合理，現尋求合作，合作方式為OEM、ODM；博奧智能保證讓您低于同業的價格購買到全套性能穩定的技術方案，完善的服務，一流的品質!
應用領域：
主要應用于控制設備，儀器儀表，醫療設備，數字白板，多媒體教學，POS機，排隊機，數字標牌，游戲機，人機界面，終端一體機，監控，安防存儲，車載電腦，迷你電腦，云終端等設備
產品參數
| 規格 | 描述 | |
| 處理器系統 | CPU | 英特爾?Haswell?Brodwell U系列CPU（C-3215U?5010U?5200U?5500U） |
| CPU封裝 | 板載 | |
| 前端總線 | DMI | |
| BIOS | 系統BIOS: SPI? BIOS | |
| 內存 | 容量 | 4GB/8GB |
| 類型 | 板貼4顆粒（8G),板貼2顆粒（4G) | |
| 視頻 | HDMI | 標準接口+預留排針 |
| VGA | 標準接口+預留排針 | |
| LVDS | 排針 | |
| 顯示組合 | VGA+HDMI+LVDS2或LVDS1+HDMI+LVDS2 | |
| 網絡(luò ) | 控制器 | 網絡(luò )1: RTL8111F千兆網卡 |
| 網絡(luò )2: RTL8111F千兆網卡 | ||
| 音頻 | 控制器 | 瑞昱HD ALC662音頻解碼(左右聲道+麥克風)+功放輸出（最大支持15W) |
| Super I/O | 控制器 | NTC6106 SIO |
| 硬件監測 | 看門狗定時器 | 0-255秒,提供看門狗例程 |
| 溫度偵測 | 支持CPU/主板溫度偵測 | |
| 輸入/輸出接口 | USB 3.0 | 2 x USB 3.0 PORT |
| USB 2.0 | 8個,兼容USB2.0 / 1.1 | |
| 串口 | Com1-COM4? 4個3線RS232 TX/RX/GND | |
| COM5-COM6 2個RS485 | ||
| GPIO | 8位,提供例程,自由定義輸入/輸出,3.3V/5V@24mA電平 | |
| 擴展總線 | Mini-PCIe | 1個半長/全長Mini-PCIe 1x插槽,支持PCIe和USB設備支持USB 3G/4G通訊模塊 |
| 3G、4G SIM卡槽，靠板邊（可彈式） | ||
| 存儲 | SATA | 標準SATA接口，外加SATA HDD電源座子 |
| 7+15PIN筆記本SATA接口 | 注意硬盤的螺絲孔位 | |
| M-SATA | 1個全長m-SATA? scoket（預留半長卡位） | |
| 電源 | 電源類型 | DC12-24V輸入,4PIN+DC電源接口 |
| 輸出12V（2路5A/10A)? ,24V（2路5A/10A)? 5V(2路2A)(電源受控，開機后才有電，關機后沒電） | ||
| LED狀態燈 | LED | HDD LED |
| POWER LED | ||
| 復位 | ||
| 開關機按鍵 | ||
| 板載電源輸入指示燈 | ||
| 其他 | WIFI+BT | USB接口，BL-M7632MA1支持2G/5G WIFI+BT模塊 |
| FAN | 3PIN CPU FAN + SYS FAN | |
| CMOS電池 | 座子形式 | |
| 工作環境 | 工作溫度 | -20°C ~ 60°C |
| 存儲溫度 | -40°C ~ 80°C | |
| 工作濕度 | 0% ~ 90%相對濕度,無凝露 | |
| 存儲濕度 | 0% ~ 90%相對濕度,無凝露 | |
| 尺寸 | 170 x 170mm | |
