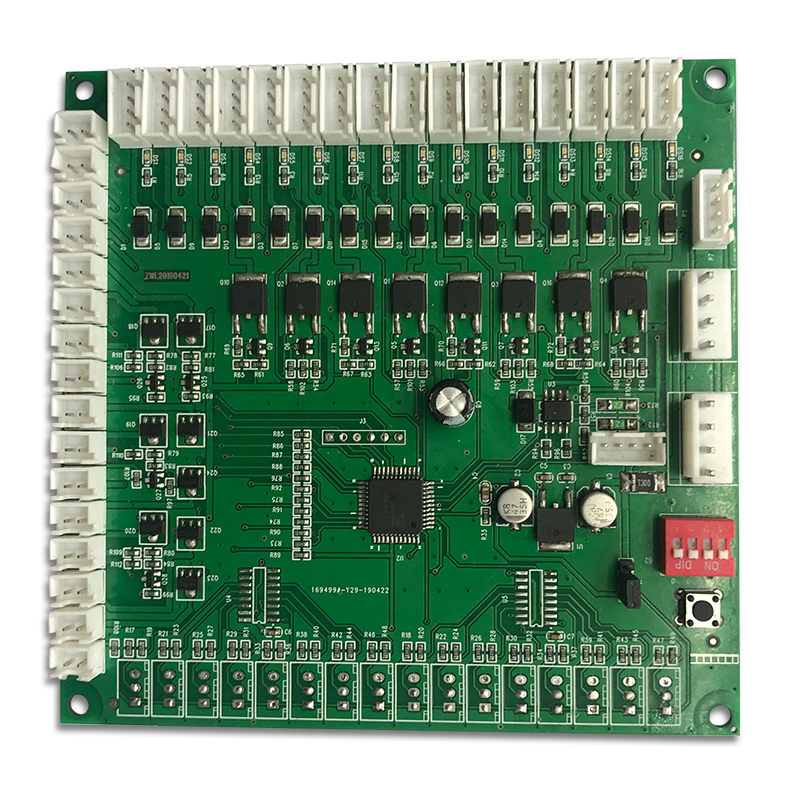

一、概述
該產品為電子鎖控制器，主要功能有電子鎖開鎖控制，帶鎖狀態反饋檢測，帶開鎖照明燈控制器以及紅外檢測輸入功能，可應用于智能快遞柜、格子售貨柜、口紅柜、儲物柜等智能設備。
二、技術規格
通訊接口及協議：
485 通訊，可支持級聯方式，
TTL 電平通訊方式
接口及參數：
16 路 12V 鎖控制輸出接口，帶鎖反饋檢測；
16 路 12V 燈控制輸出；
16 路傳感器模塊接入端口，可提供 5V 或 12V 供電；
4. 電源、電壓
控制器電源輸入為 DC 12V/3A；

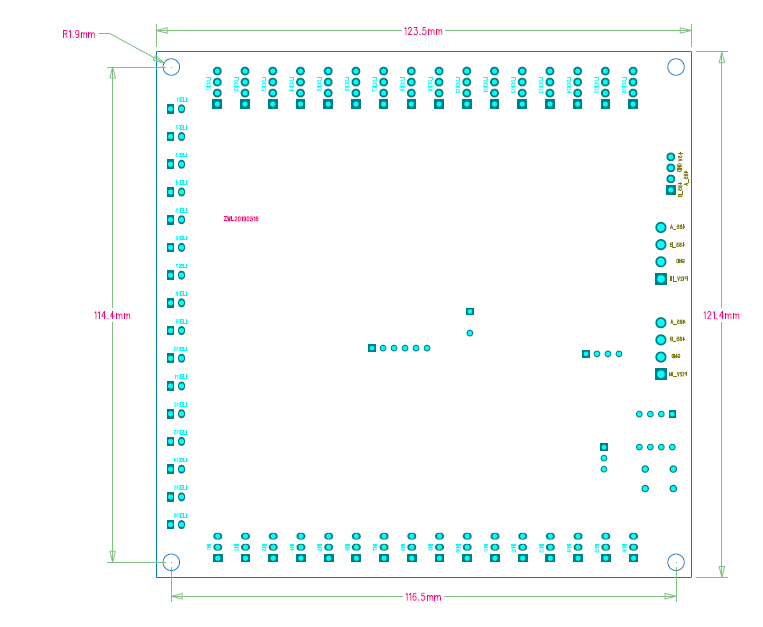

5、外型尺寸規格：110.6mm*73.2mm
6、控制器工作條件：
工作溫度：-10℃～+70℃
存儲溫度：-20℃～+85℃
濕度：5%～90%，無結露；

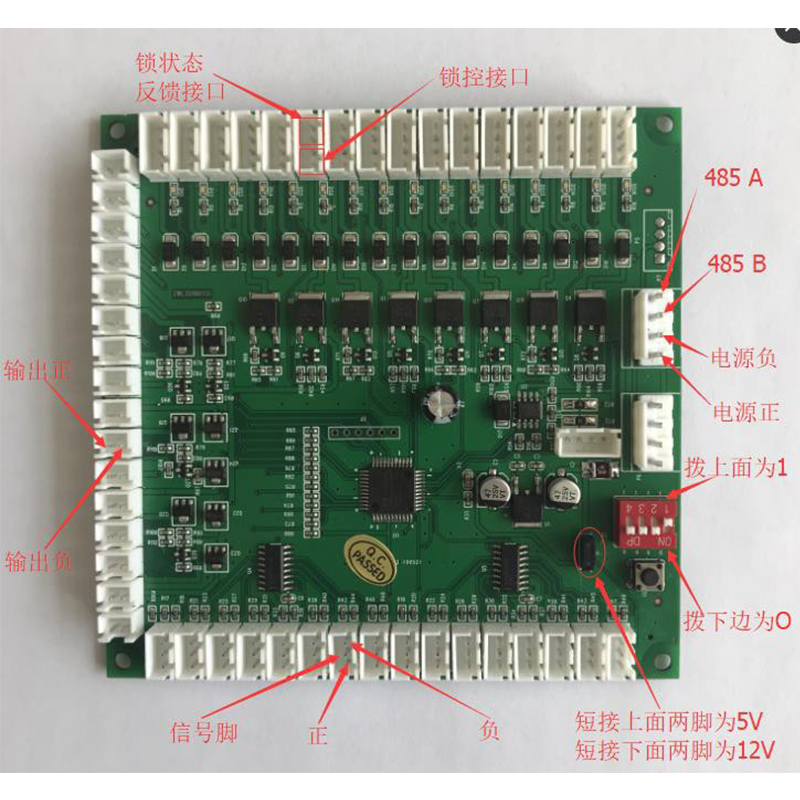

?三、控制器接口圖示
接口說明：
① 16 路鎖控接口及鎖反饋接口
② 16 路 12V 指示燈接口
③ 16 路傳感器輸入接口
④ 一鍵開鎖按鍵
⑤ 輸入端口供電選擇（可選擇 5V 或 12V）
⑥ 控制板地址碼撥碼開關
⑦ TTL 電平通訊接口

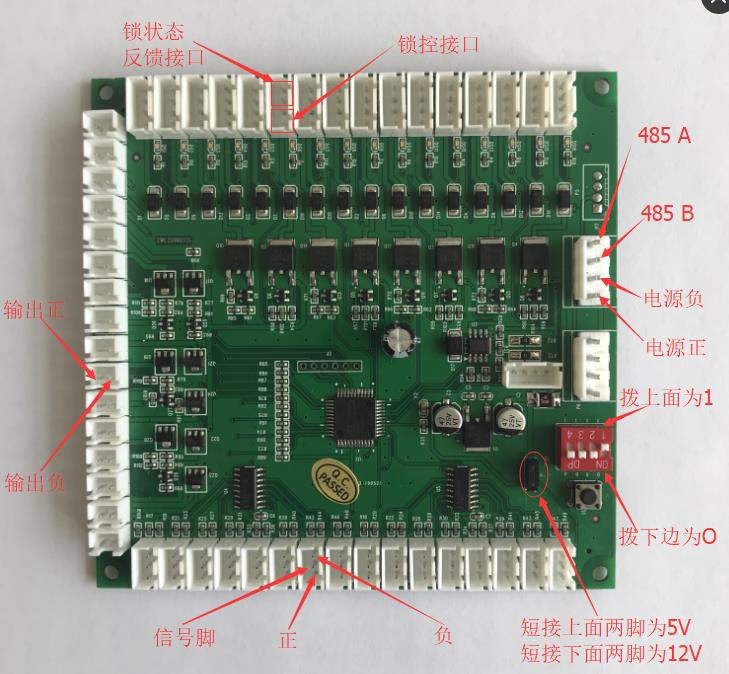

四、接口腳位定義

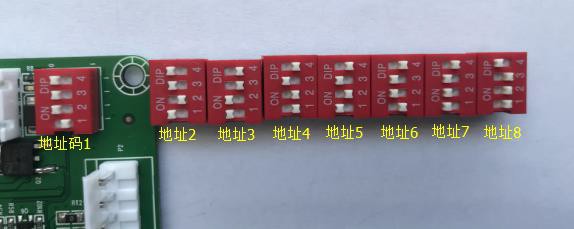

五、控制器地址碼設置示例說明
